百分表，也常被称为指示表，千分表，是一种精密的机械计量器具，广泛应用于机械加工、质量检测等领域，用于测量工件的几何形状误差、相互位置的正确性以及尺寸的测量。

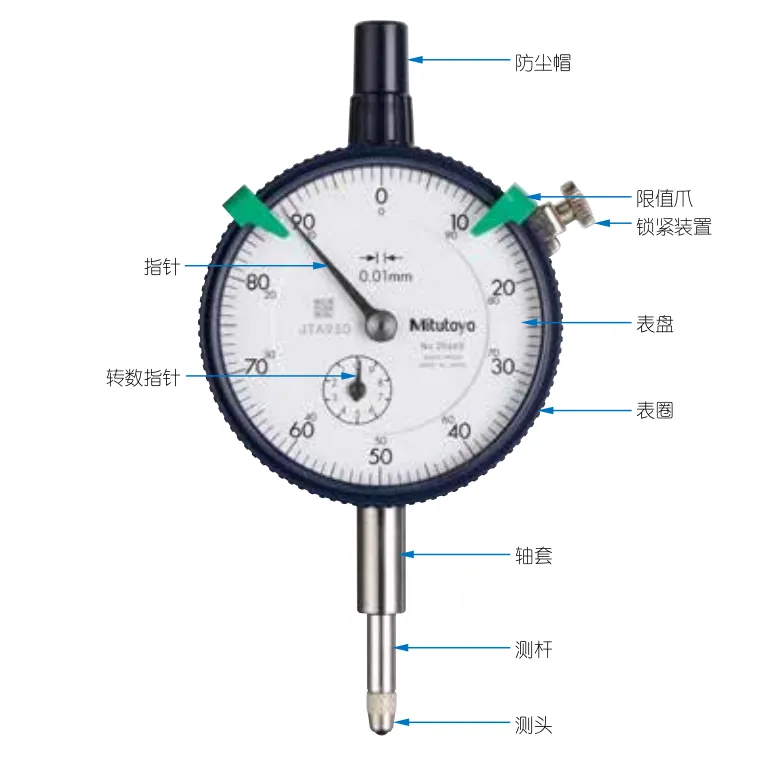

百分表各部位名称

01 百分表的结构原理

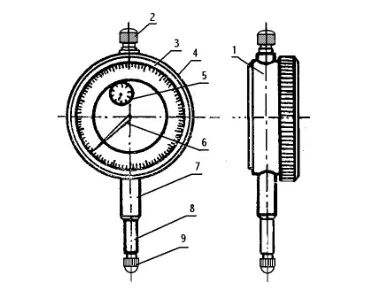

百分表结构

百分表的外形如上图所示。其中，8为测量杆，6是指针，表盘3上刻有100个等分格，刻度值为0.01mm。当指针转一圈时，小指针随之转动一格，转数指示盘5的刻度值为1mm。通过手动旋转表圈4，可带动表盘3转动，使指针对准任意一条刻线。测量杆8沿轴套7上下移动，轴套7用于安装百分表。9为测量头，2是用于手动提拉测量杆的圆头。

百分表的内部结构

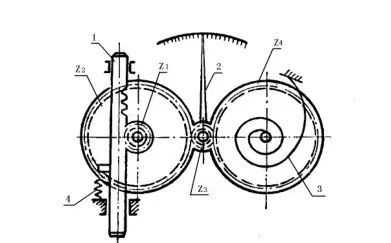

上图是百分表内部结构的示意图。带有齿条的测量杆1进行直线移动时，通过齿轮传动（Z2、Z）转换为指针2的旋转运动。齿轮与弹簧3共同作用，确保齿轮传动间隙保持在一个方向，从而稳定指针的位置。弹簧4用于控制百分表的测量压力。在齿轮传动机构的作用下，当测量杆直线移动1mm时，指针恰好回转一圈。

百分表广泛应用于设备调试、夹具安装、刀具调试与安装、以及工件形位公差检测等机械加工领域。

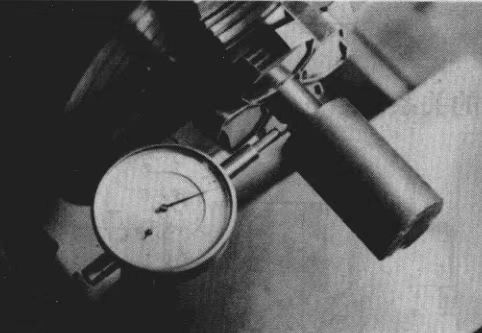

▲车削加工中工件夹持跳动检查

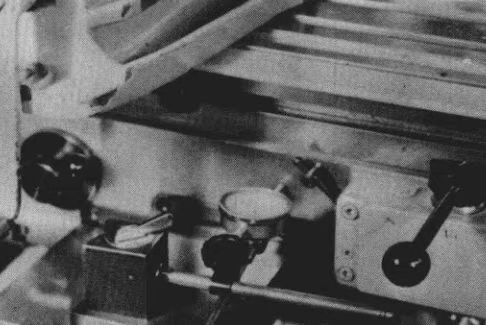

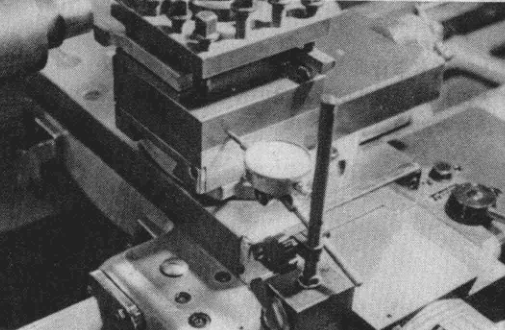

▲准确调整工作台移动量

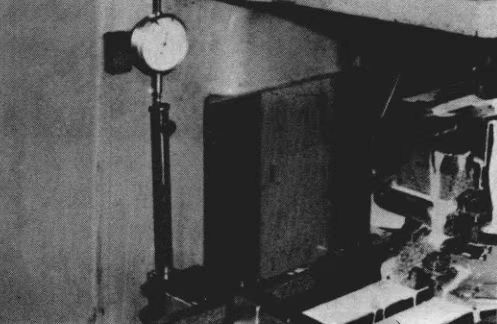

▲准确调整工作台升降

▲车削加工准确进给量

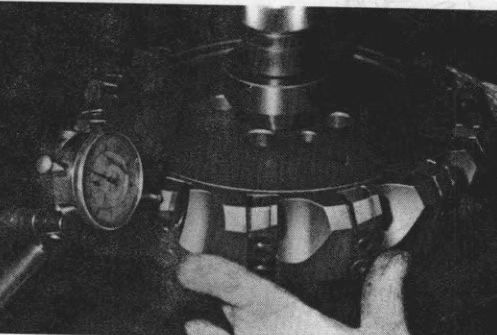

▲铣刀刀片安装高度调整

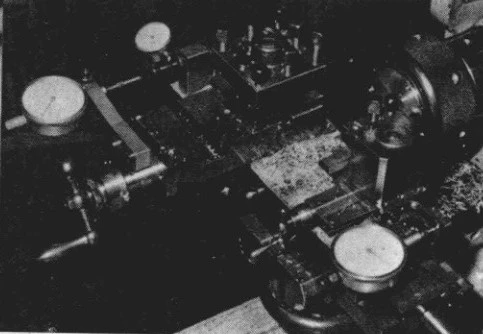

▲工装夹具等综合位置调整

▲工件尺寸检查

 03 百分表使用注意事项

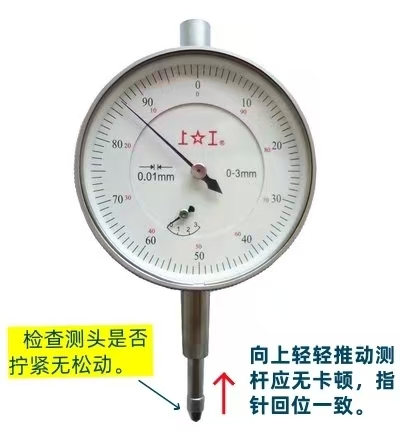

①使用前应检查测量杆活动是否灵活。

轻轻推动测量杆时，其在套筒内的移动应顺畅无卡顿，且每次放松后，指针应能回到原来的刻度位置。

使用前检查

※应特别注意测头是否松动，容易被忽略。

②百分表或千分表应牢固安装在可靠的夹持架上。

夹持架应放置平稳，以免影响测量精度或导致仪表跌落损坏。

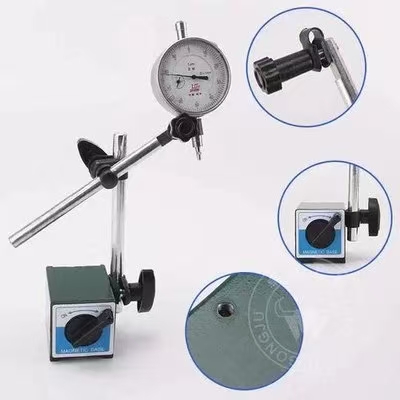

磁力表座夹持

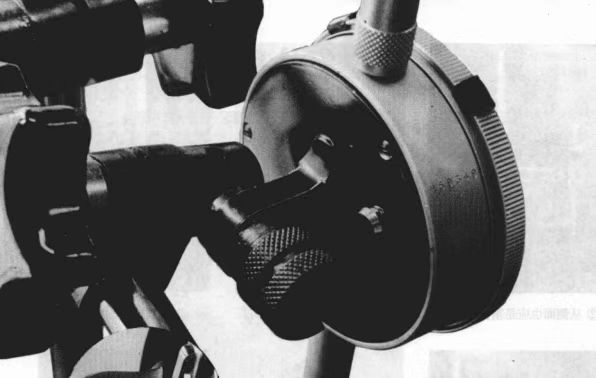

背部凸耳夹持

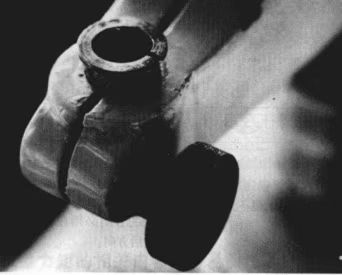

轴套部位夹持

※使用轴套部分夹持时，夹紧力不宜过大，以防轴套变形，影响测量杆的灵活性。

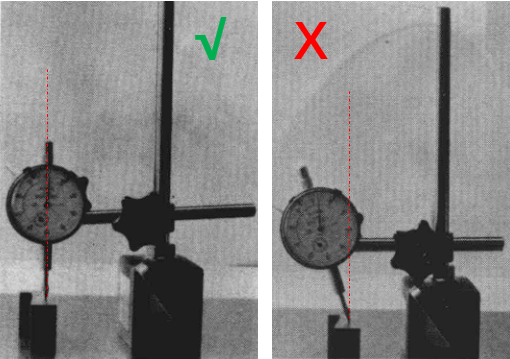

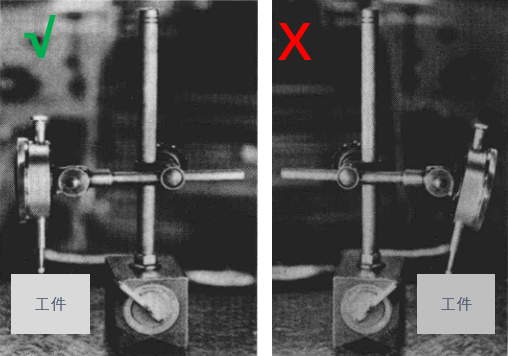

③测量时，测量杆必须垂直于被测表面。确保其轴线与被测尺寸方向一致，否则将导致测量杆活动不灵活或测量结果不准。

测量杆垂直于被测表面

侧面也要注意

④测量过程中：

●不得使测量杆超出其量程；

●避免测量头猛然撞击工件；

●防止仪表受到剧烈震动或冲击；

●不应将工件强行压入测量头下以免损坏内部零件，降低精度。

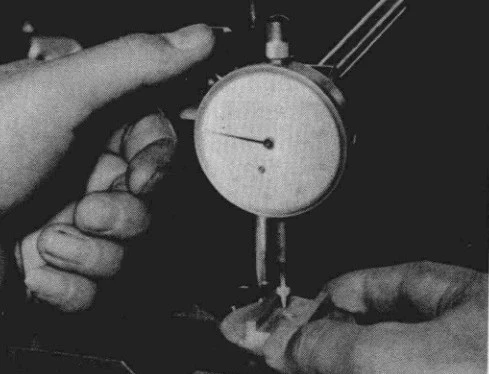

⑤校正或测量零件时，应确保测量杆有一定的初始压力。

当测量头接触工件表面时，测量杆应压缩约0.3～0.5mm。若压入量不足，可能导致测头未能有效接触工件。

※压入后将表旋到0位置，轻轻拉动放下测杆2-3次，确保都在0位。

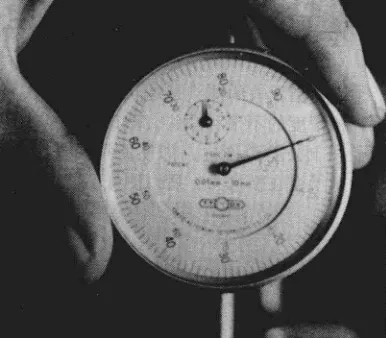

⑥读数方法

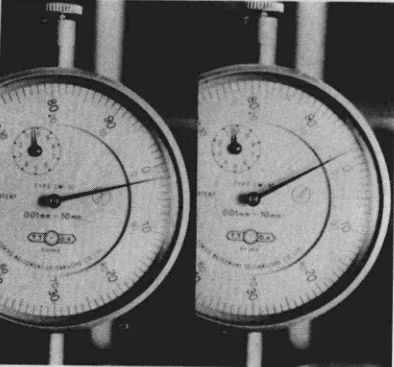

左边的照片是+侧，右边的照片是-(负)。

指针右转是+(正)，左转是-（负）。

※经常容易将正负弄错，要特别注意。

以上就是百分表的结构原理及使用方法。
