骨架油封作为旋转轴密封的核心元件，广泛应用于汽车发动机、工业减速机、农业机械等领域。其性能直接关系到设备运行的可靠性与寿命。本文将从骨架油封的分类体系出发，结合实际工况需求，系统阐述如何通过科学选型实现高效密封。

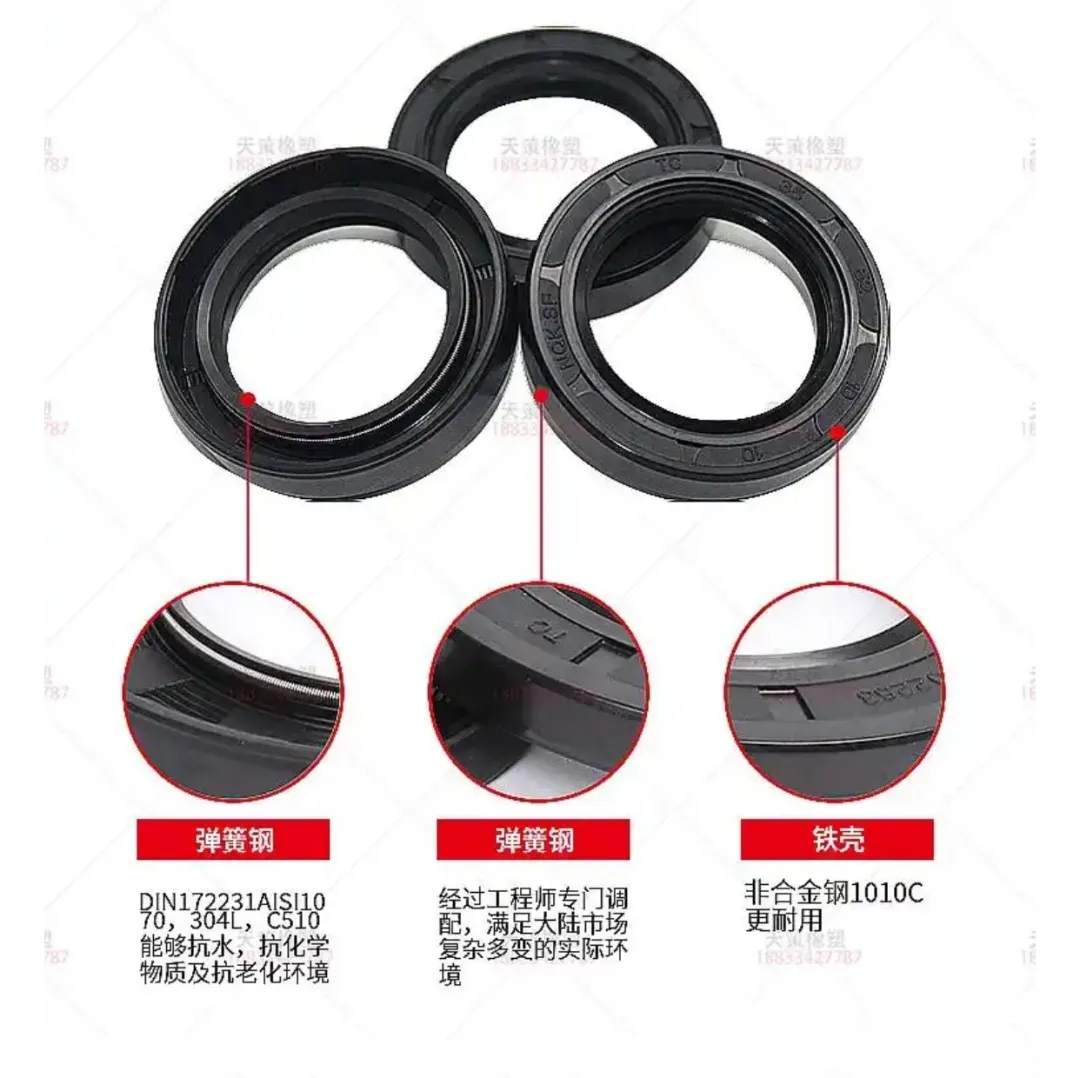

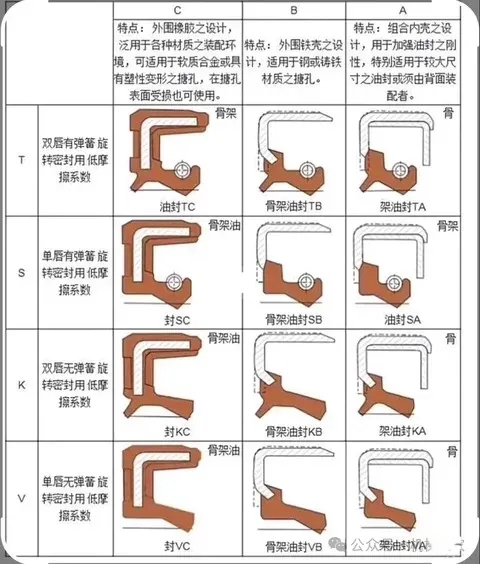

一、骨架油封的分类体系解析

（一）按运动状态分类
1. 旋转密封型
   • 适用场景：发动机曲轴、齿轮箱输入轴等高速旋转部件

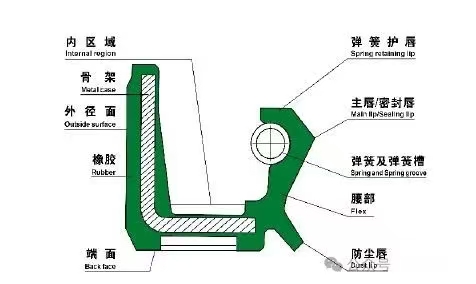

   • 典型特征：采用双唇结构，主唇实现油液密封，副唇防止粉尘侵入。例如TC型双唇骨架油封，在柴油机曲轴后端可承受15m/s线速度，配合氟橡胶材质可在-20℃~200℃环境稳定工作。
2. 往复运动型
   • 适用场景：液压缸活塞杆、工程机械伸缩臂
   • 典型特征：采用无骨架结构，唇口设计为波浪形接触面。如液压缸专用油封，通过PTFE涂层处理，可实现50万次往复运动无泄漏，满足IP67防护等级要求。
（二）按压力等级分类
1. 常压密封型（≤0.05MPa）
   • 典型应用：汽车变速箱、风机轴承
   • 结构特点：采用标准唇口角度（30°~45°），配合NBR橡胶材质。例如某品牌TC35×52×8油封，在0.03MPa压力下，经过200小时台架试验，泄漏量控制在0.5ml/h以内。

2. 耐压密封型（>0.05MPa）
   • 典型应用：液压泵、船舶舵机
   • 结构改进：
       • 增加弹簧预紧力（较常压型提升30%）
       • 采用多唇口阶梯密封结构
       • 示例：某型高压油封在1.2MPa压力下，通过FEM仿真验证，唇口接触应力分布均匀性提升45%，疲劳寿命达8000小时。

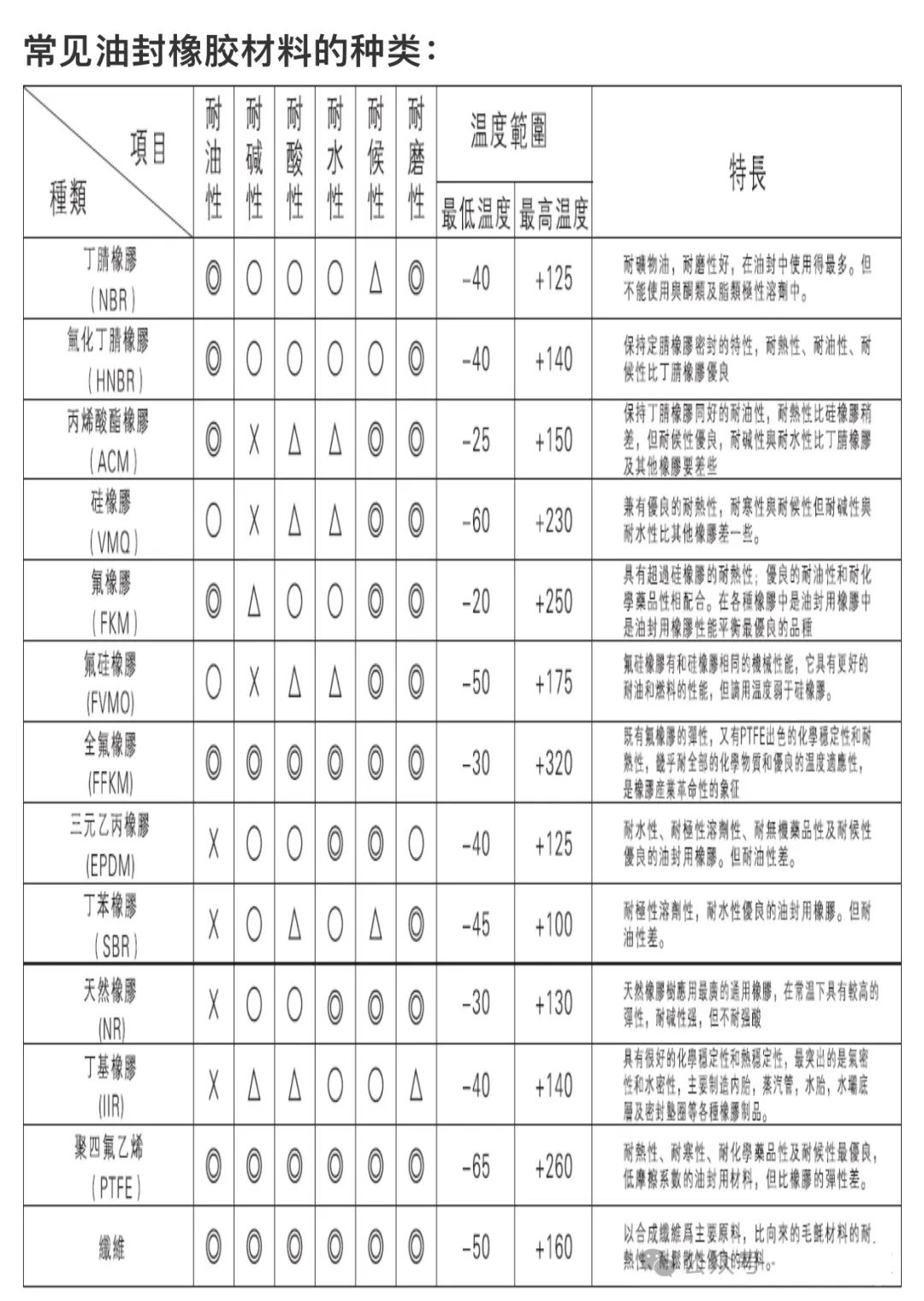

（三）按介质适应性分类
1. 耐油型
   • 基础材质：NBR（丁腈橡胶）
   • 性能参数：
       • 耐矿物油性：ASTM D471标准下体积变化率≤15%
       • 耐温范围：-40℃~120℃
       • 典型应用：燃油泵、润滑系统

2. 耐腐蚀型
   • 特殊材质：FFKM（全氟醚橡胶）
   • 性能突破：
       • 耐酸碱范围：pH 0~14
       • 耐溶剂性：可耐受酮类、酯类有机溶剂
       • 案例：某化工厂反应釜密封，采用FFKM油封后，在150℃氢氟酸环境中连续运行2年无泄漏。
3. 耐高温型
   • 复合材质：FKM（氟橡胶）+青铜填料
   • 技术指标：
       • 连续使用温度：250℃
       • 热老化系数：200℃×70h后硬度变化≤5 Shore A
       • 典型应用：航空发动机轴承、冶金轧机。

二、科学选型方法论
（一）工况参数匹配矩阵

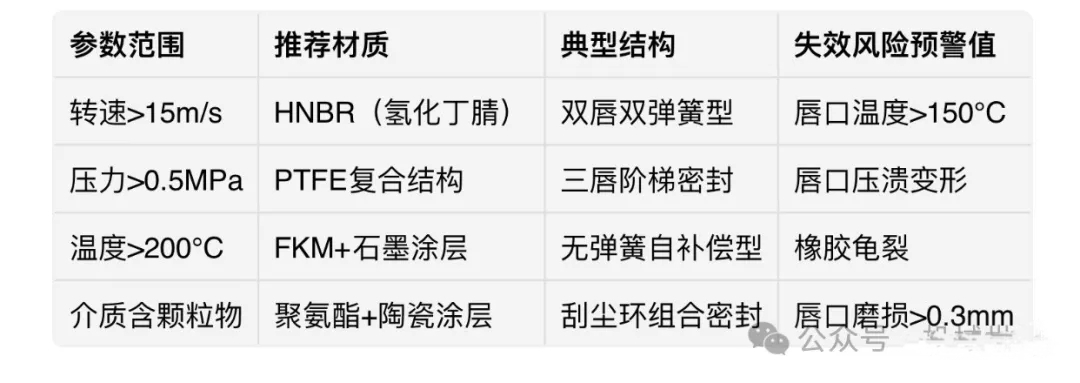

建立包含转速、压力、温度、介质四维参数的选型矩阵：

二）关键性能验证方法
1. 动态密封测试
   • 测试标准：ISO 6194-2
   • 核心指标：
       • 泄漏率：≤5ml/h（机油）
       • 摩擦力矩：≤0.5N·m（轴径50mm时）
       • 唇口温升：≤40℃（持续运行2小时）
2. 寿命加速试验
   • 试验条件：
       • 温度：150℃
       • 转速：10000rpm
       • 介质：合成齿轮油
   • 失效判定：泄漏量超过初始值300%或唇口出现贯穿性裂纹。

（三）典型应用案例解析
案例1：新能源汽车电驱系统
• 工况特点：
   • 转速：15000rpm（峰值）
   • 温度：-40℃~160℃
   • 介质：低粘度合成油
• 解决方案：
   • 材质：硅橡胶+PTFE唇口
   • 结构：无骨架自补偿型
   • 测试数据：
       • 摩擦系数：0.08（较传统NBR降低40%）
       • 寿命：20000小时（等效里程30万公里）
案例2：风力发电机齿轮箱

• 工况特点：
   • 轴向振动：±1.5mm
   • 偏心量：0.3mm
   • 介质：EP齿轮油
• 解决方案：
   • 结构：W型外露骨架+弹性补偿环
   • 材质：丙烯酸酯橡胶
   • 效果验证：
       • 泄漏量：0.2ml/h（行业标准≤1ml/h）
       • 抗偏心能力：0.5mm（超出设计值67%）

三、安装维护技术要点
（一）精密安装工艺
1. 轴表面处理
   • 粗糙度：Ra0.2~0.4μm（三坐标测量仪检测）
   • 硬度：HRC55~60（超声波硬度计验证）
   • 倒角：15°×0.5mm（避免唇口翻卷）
2. 安装工具选择
   • 液压安装套筒：压力控制精度±0.5MPa
   • 激光对中系统：同轴度误差≤0.02mm
   • 红外测温仪：实时监控唇口温度
（二）运行状态监测

1. 振动频谱分析
      • 特征频率：1×轴频（唇口磨损）
      • 3×轴频（骨架变形）
      • 判定阈值：振动烈度≥7.1mm/s（ISO 10816-3）
   2. 油液分析技术
      • 铁谱分析：>50μm金属颗粒浓度
      • 颗粒计数：NAS 1638等级≥8级时预警
   （三）预防性维护策略
   1. 寿命预测模型
      • 基于Weibull分布的剩余寿命计算：
   L剩余=η[ln⁡(11−F(t))]1/m L_{剩余}=η\left[\ln\left(\frac{1}{1-F(t)}\right)\right]^{1/m} L剩余=η[ln(1−F(t)1)]1/m
   （η：特征寿命，m：形状参数）

   2. 智能监测系统
      • 部署无线传感器网络，实时采集：
          • 唇口温度（±0.5℃精度）
          • 泄漏量（0.1ml/h分辨率）
          • 振动加速度（0.1g灵敏度）
   四、行业发展趋势展望
   材料技术突破
   • 纳米复合橡胶：通过添加石墨烯（0.5wt%），使FKM橡胶的导热系数提升200%，满足250℃高温密封需求。
   • 形状记忆合金骨架：采用NiTi合金骨架，在高温下自动补偿磨损量，延长使用寿命3倍以上。
