在管道系统、压力容器及工业设备连接中，法兰作为核心连接件，承担着密封、承压与便捷拆装的关键功能。据统计，工业管道故障中有35%源于法兰选型或安装不当，而合理选择法兰类型可使系统寿命延长2-3倍。本文系统梳理12种常用法兰的结构特点、标准体系及应用场景，为工程师提供从基础选型到复杂系统集成的全流程技术参考。

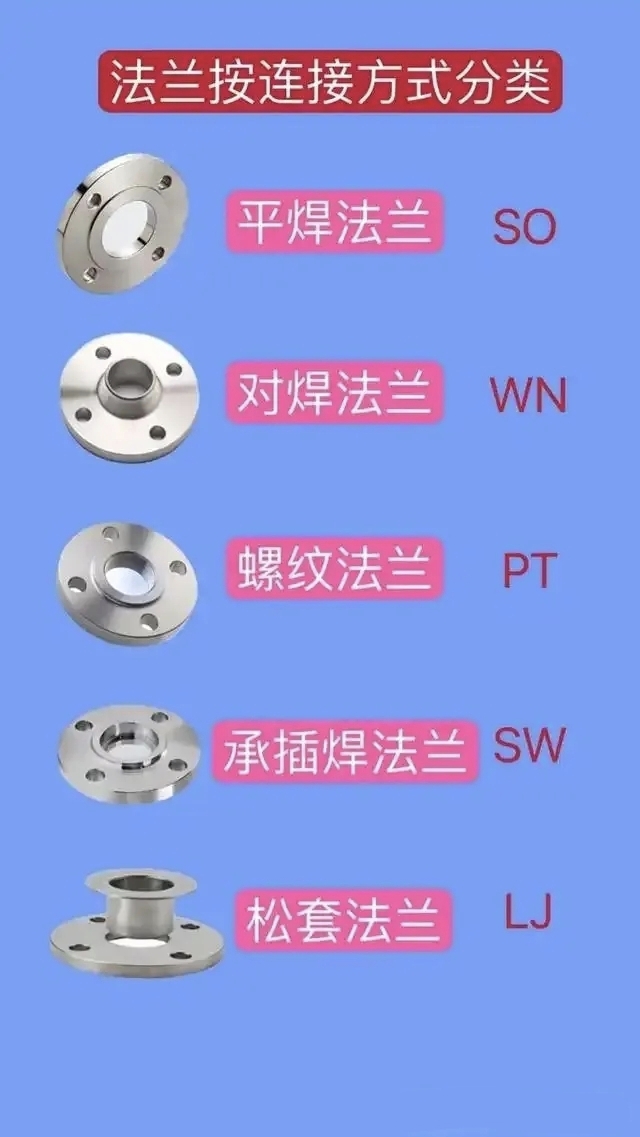

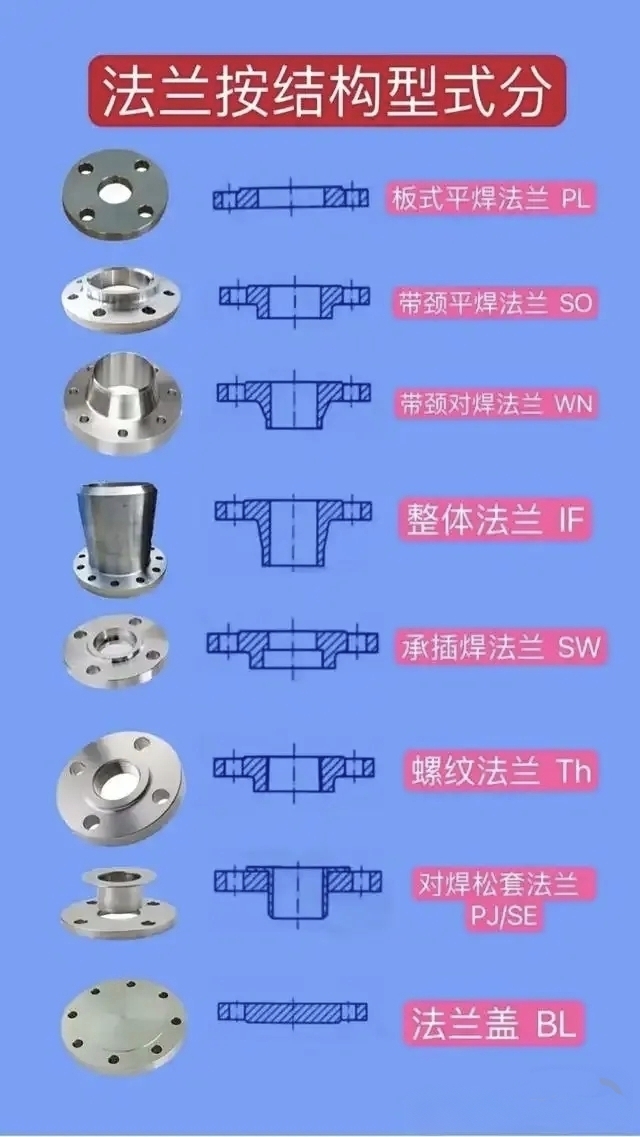

一、整体式法兰：刚性连接的“基础模块”

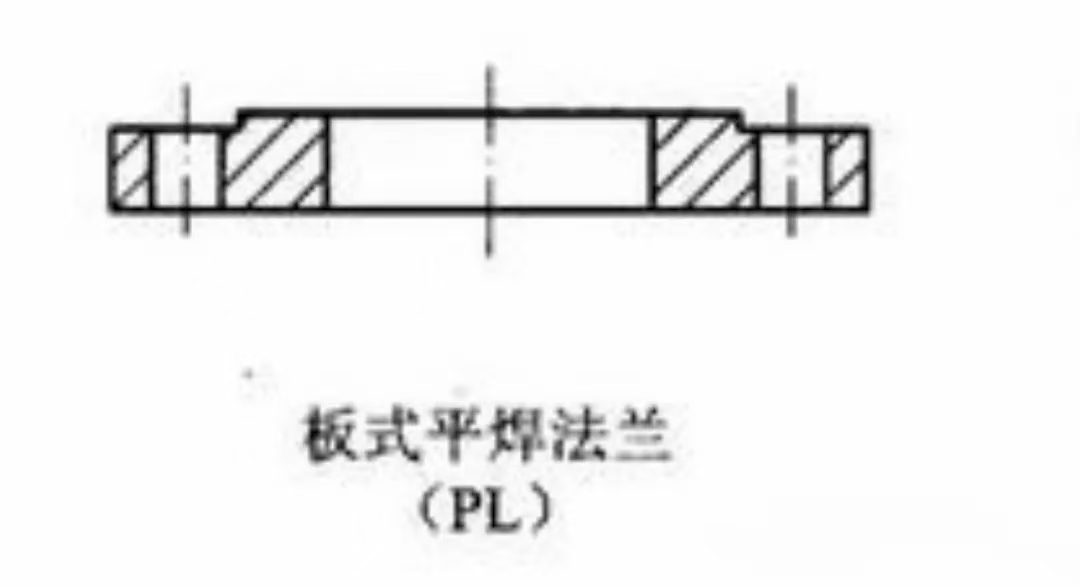

1.平焊法兰（PL）——经济型连接的“标准件”
• 结构特点：法兰盘与管道通过角焊缝直接连接，无颈部过渡。

• 技术参数：
    • 压力等级：PN0.6-PN40（美标Class150-Class300）
    • 适用温度：-20℃~+350℃（碳钢材质）
    • 密封面：全平面（FF）/突面（RF）
• 核心优势：
    • 成本低（较对焊法兰低40%）
    • 安装便捷（单面焊接）
• 典型应用：
    • 水处理系统（DN50-DN300低压管道）
    • 空调循环水管路（非腐蚀性介质）
• 案例：某化工厂循环水系统，改用PN16平焊法兰后，施工周期缩短30%，初期投资降低18%。

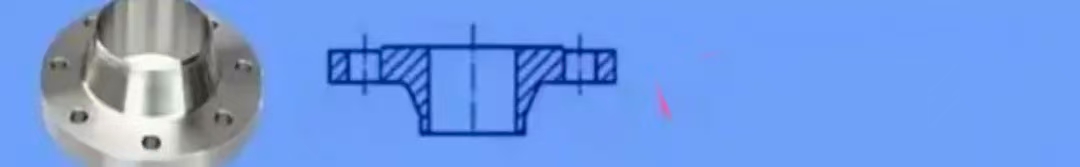

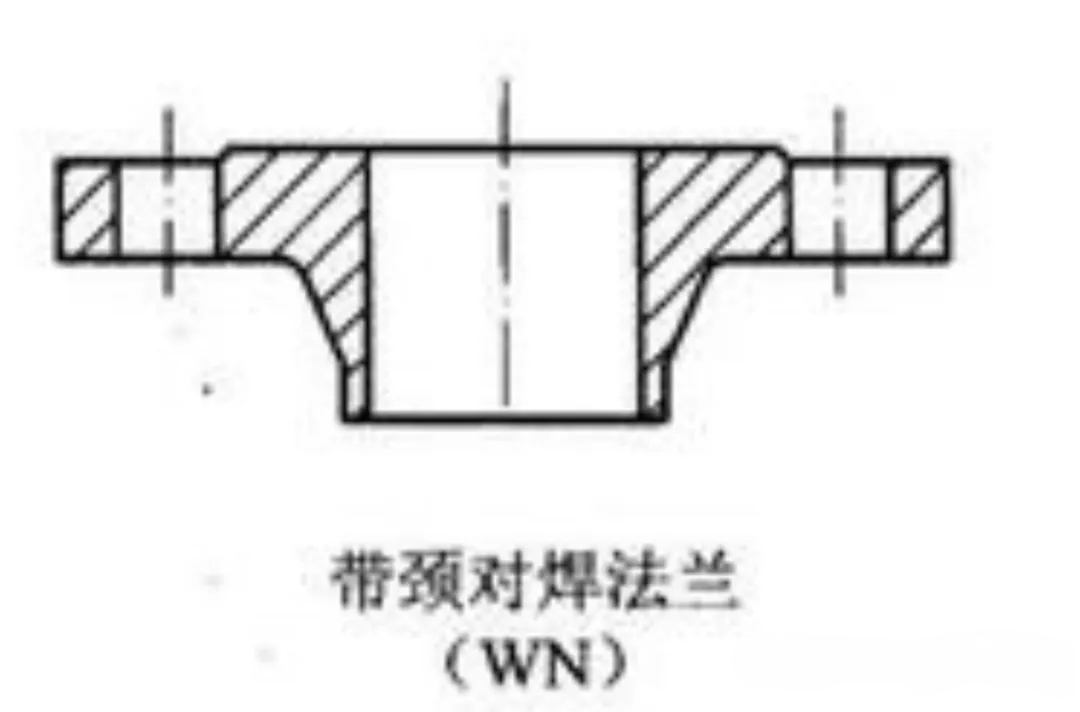

2.对焊法兰（WN）——高压工况的“刚性卫士”
• 结构特点：带长颈过渡的法兰盘，颈部与管道对焊连接。

• 技术参数：
    • 压力等级：PN10-PN250（美标Class150-Class2500）
    • 适用温度：-196℃~+550℃（304不锈钢）

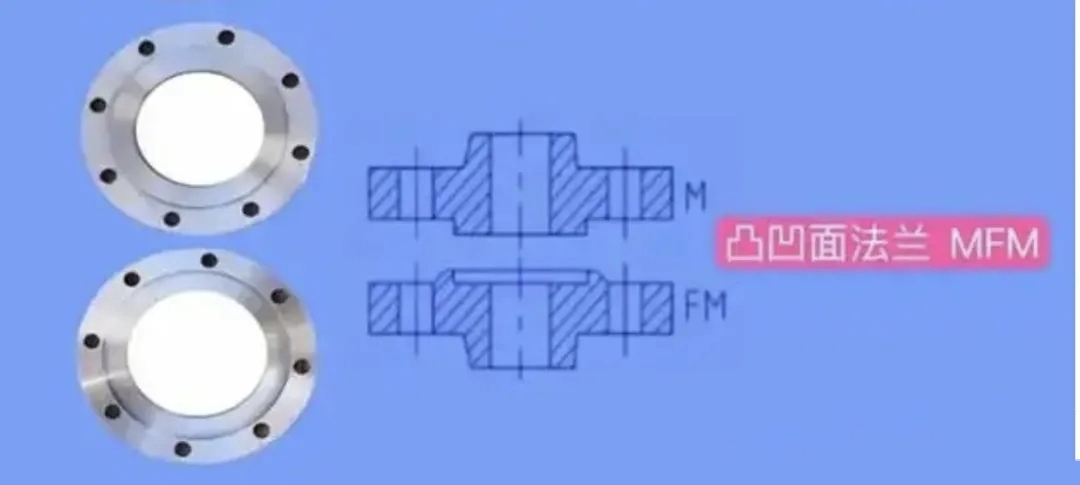

    • 密封面：突面（RF）/凹凸面（MFM）/榫槽面（TG）
• 核心优势：
    • 承压能力强（颈部的应力分散设计）
    • 抗疲劳性能好（焊接接头强度高）
• 典型应用：
    • 蒸汽管道（DN100以上高压系统）
    • 石油炼化装置（高温高压工况）
• 创新应用：某LNG接收站，采用-196℃低温对焊法兰，实现超低温介质安全输送。
二、松套式法兰：灵活拆装的“活动关节”
3.活套法兰（LF）——非金属管道的“适配专家””

• 结构特点：法兰盘与管道间通过翻边或卡环连接，不直接焊接。
• 技术参数：
    • 压力等级：PN0.6-PN2.5（低压场景）
    • 适用管道：塑料/玻璃钢/橡胶等非金属材质
    • 密封方式：橡胶垫片/PTFE包覆垫
• 核心优势：
    • 避免金属焊接对非金属管道的损伤
    • 可旋转法兰盘便于对中安装
• 典型应用：
    • 化工酸碱输送管路（PVC/PP管道）
    • 半导体超纯水系统（PVDF管道）
• 案例：某电子厂超纯水系统，采用活套法兰连接PVDF管道，泄漏率从5%降至0.1%。

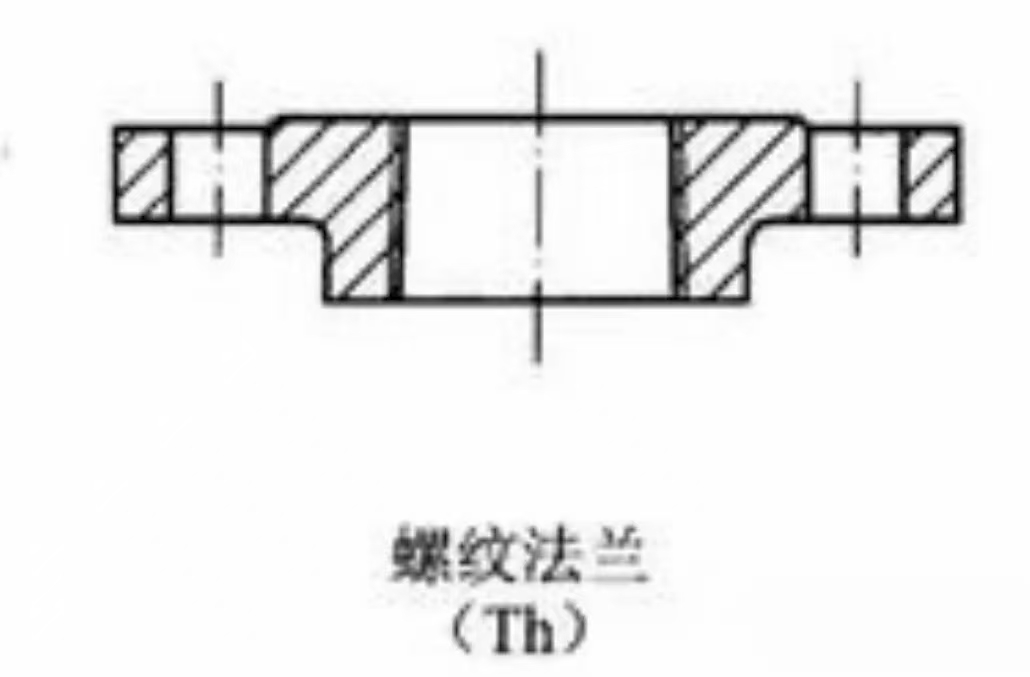

4.螺纹法兰（TH）——小口径高压的“快速连接器”
• 结构特点：法兰内孔带锥管螺纹，与管道外螺纹旋合连接。
• 技术参数：

• 压力等级：PN2.5-PN40（美标Class150-Class300）
    • 适用管径：DN6-DN100（1/8"-4"）
    • 密封方式：聚四氟乙烯生料带/密封胶
• 核心优势：
    • 安装快速（无需焊接）
    • 适用于埋地管道（可拆卸维护）
• 典型应用：
    • 消防水系统（镀锌钢管连接）
    • 仪表气源管路（小口径不锈钢管道）
• 选型要点：需验证螺纹规格（如NPT/BSPT）与管道匹配性。
三、承插焊式法兰：高温介质的“精密连接”

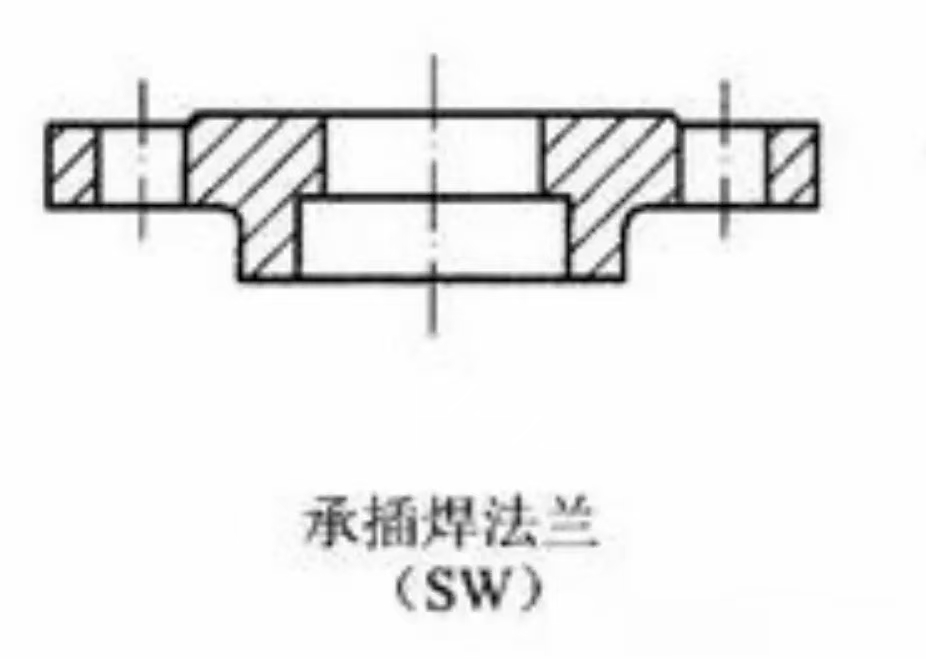

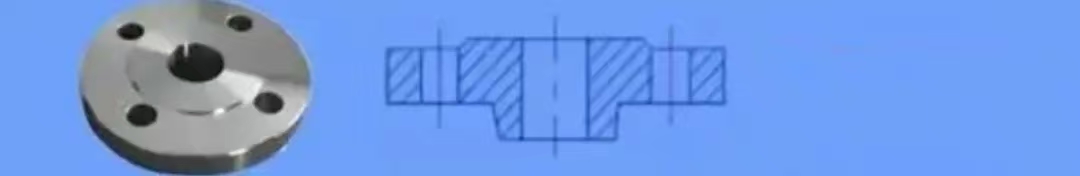

5.承插焊法兰（SW）——小口径高温的“稳定连接”
• 结构特点：法兰内孔带承插口，管道插入后进行角焊缝连接。

• 技术参数：
    • 压力等级：PN10-PN40（美标Class300-Class600）
    • 适用管径：DN10-DN80（1/2"-3"）
    • 适用温度：-30℃~+425℃（合金钢材质）
• 核心优势：
    • 焊接强度高（承插结构减少应力集中）
    • 适用于高温高压小口径场景
• 典型应用：
    • 锅炉给水管路（DN50以下高温蒸汽）
    • 化工换热器接口（小口径工艺管道）
• 对比优势：较螺纹法兰承压能力提升2倍，较平焊法兰抗振性能更优。
四、特殊结构法兰：定制化需求的“解决方案”
6.长颈对焊法兰（WNX）——超低温工况的“应力分散器””
• 结构特点：颈部长度为普通对焊法兰的1.5-2倍，带渐缩过渡段。

• 技术参数：
    • 压力等级：PN10-PN100（美标Class300-Class900）
    • 适用温度：-196℃~+200℃（低温钢材质）
    • 颈部长度：通常为管径的1-1.5倍
• 核心优势：
    • 减少低温环境下的应力集中
    • 降低疲劳裂纹风险
• 典型应用：
    • LNG储罐出口管道（-162℃工况）
    • 空分设备液氧/液氮管路
• 案例：某空分装置，采用长颈对焊法兰后，低温管路泄漏事故率下降80%。

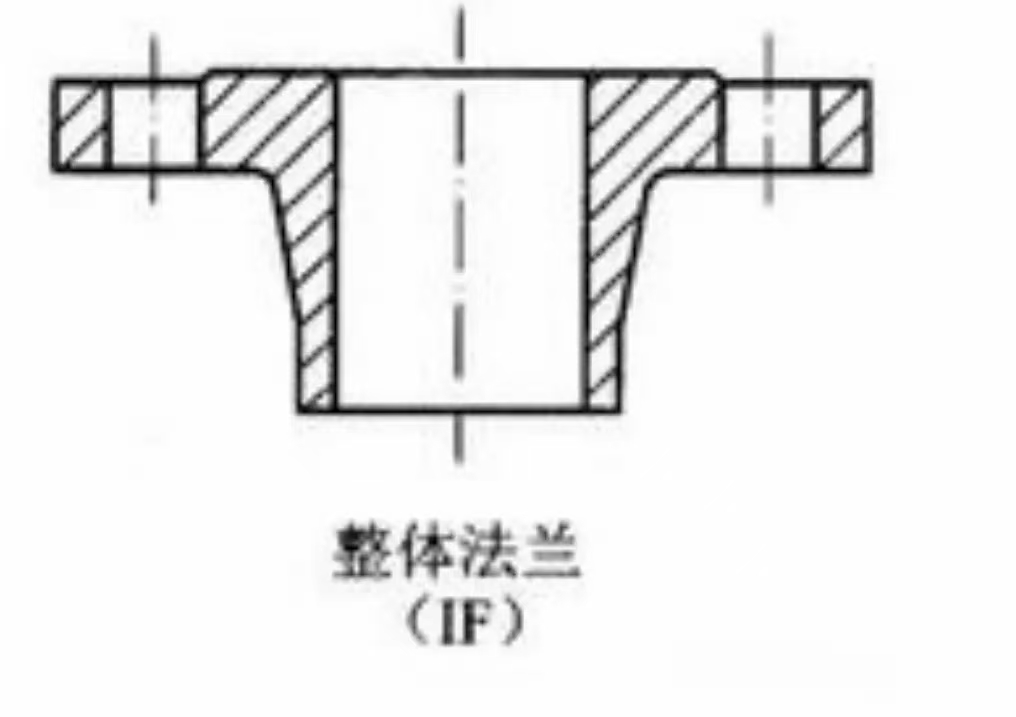

7.整体锻造法兰（IF）——高压容器的“强度担当””
• 结构特点：法兰与筒体整体锻造成型，无焊接接头。

• 技术参数：
    • 压力等级：PN100-PN630（美标Class900-Class4500）
    • 适用场景：核电/石化高压容器
    • 制造标准：ASME BPVC Section VIII Div.1
• 核心优势：
    • 消除焊接缺陷风险
    • 承压能力达普通法兰的2-3倍
• 典型应用：
    • 核反应堆压力壳接口
    • 高压聚乙烯反应器
• 选型要点：需提供UT（超声波检测）报告，确保锻造质量。
五、标准体系法兰：国际通用的“连接语言”
8.美标ASME法兰——北美市场的“通用标准”
• 分类体系：

    • Class150/300/600/900/1500/2500（压力等级）
    • 焊接颈法兰（WN）/滑套法兰（SW）/螺纹法兰（TH）

• 密封面类型：
    • RF（突面）/MFM（凹凸面）/TG（榫槽面）

• 典型应用：
    • 北美地区石油天然气管道
    • 跨国企业全球供应链设备
• 案例：某跨国化工项目，统一采用ASME B16.5法兰，实现中、美、欧三方设备无缝对接。
9.欧标EN法兰——欧洲市场的“精密规范””
• 分类体系：
    • PN6/PN10/PN16/PN25/PN40（压力等级）
    • 平板法兰（PL）/带颈对焊法兰（WN）/松套法兰（LF）

• 密封面类型：
    • 全平面（FF）/突面（RF）/凹凸面（MFM）
• 典型应用：
    • 欧盟国家水处理系统
    • 德国工业设备出口项目
• 对比差异：与美标相比，欧标法兰厚度更薄，但螺栓间距更密。
六、专用场景法兰：行业需求的“定制方案”
10.储罐法兰（API 6A）——油气储运的“密封专家””
• 结构特点：

    • 符合API 6A标准，带自紧式密封环
    • 适用于高压储罐人孔/清扫口
• 技术参数：
    • 压力等级：2000psi/5000psi/10000psi
    • 温度范围：-60℃~+204℃
    • 密封材料：丁腈橡胶/氟橡胶

• 典型应用：
    • 海上平台原油储罐
    • 液化天然气接收站
• 创新设计：采用双密封环结构，泄漏率低于1×10⁻⁶Pa·m³/s。
11.卫生级法兰（DIN 11851）——食品医药的“洁净连接””
• 结构特点：
    • 卡箍式快速连接，无死角设计
    • 表面粗糙度Ra≤0.8μm
• 技术参数：
    • 压力等级：PN10（常温工况）
    • 材质：316L不锈钢
    • 密封方式：硅橡胶O型圈
• 典型应用：
    • 乳制品生产线（CIP清洗系统）

• 生物制药发酵罐
• 案例：某疫苗生产企业，采用卫生级法兰后，通过FDA认证周期缩短40%。
七、非标定制法兰：复杂工况的“终极解决方案”

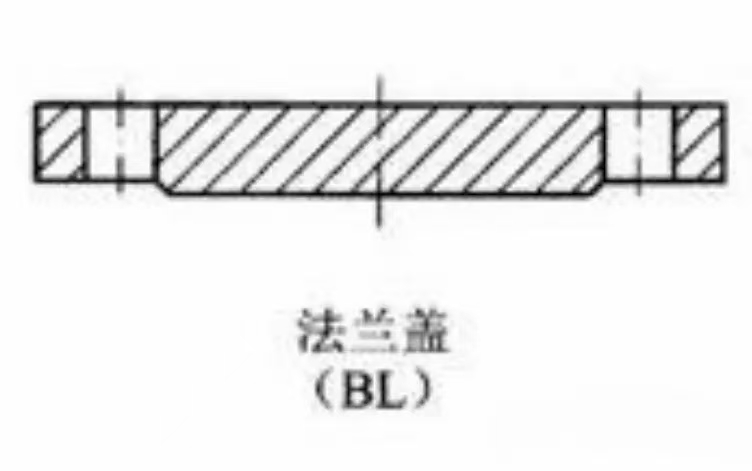

12.异径法兰（RF/BL）——变径连接的“空间适配器””

• 结构特点：
    • 一端大口径，一端小口径，实现管径过渡
    • 可分为同心异径/偏心异径

• 技术参数：
    • 压力等级：PN1.0-PN16（根据大口径端确定）
    • 变径比例：通常≤2:1（避免流体冲击）
• 典型应用：
    • 锅炉省煤器进出口（DN300→DN200）
     • 化工反应器进出口变径
• 设计要点：偏心异径法兰需标注偏心方向（如“TOP UP”表示顶部对齐）。
八、法兰选型与安装核心原则
1. 压力温度匹配原则：
     • 高温工况（>350℃）需选用合金钢材质（如F304/F316L）。
     • 低温工况（<-20℃）需进行低温冲击试验（如ASTM A350 LF2）。
2. 介质兼容性原则：
     • 强腐蚀介质（如浓硫酸）需选用哈氏合金/钛材法兰。
     • 含氯离子环境禁用304不锈钢（易发生点蚀）。

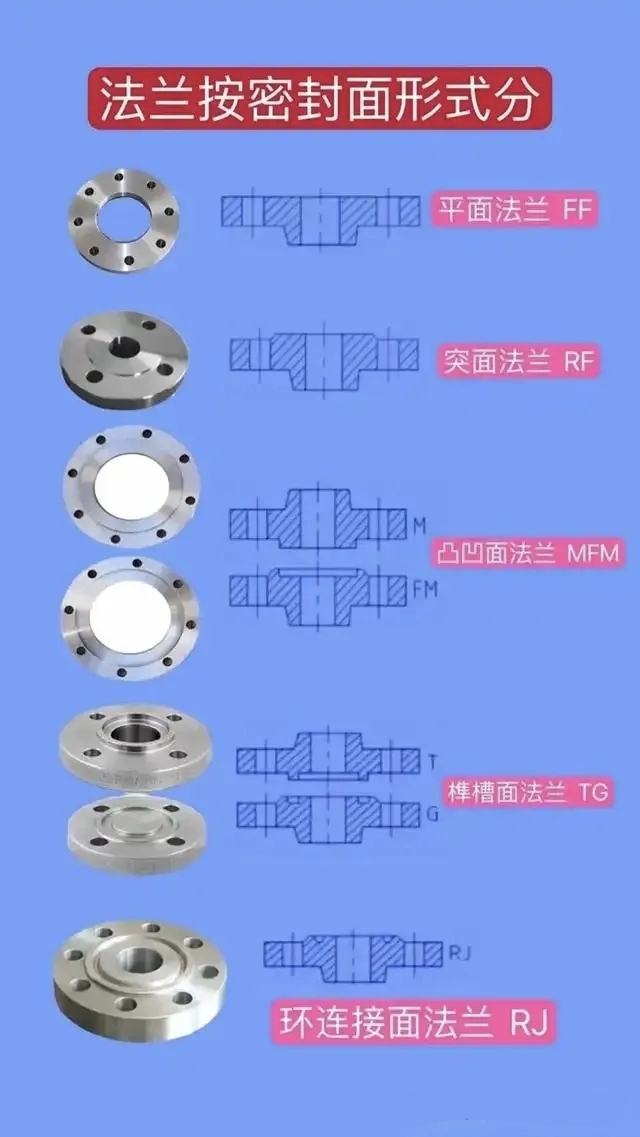

3. 密封面配对原则：
     • 突面（RF）法兰需配用金属缠绕垫。
     • 榫槽面（TG）法兰需配用八角形金属环垫。
4. 安装规范要点：
     • 螺栓对称紧固（分3次逐步拧紧至规定扭矩）。
     • 低温法兰需进行液氮冷冻安装（消除收缩间隙）。
九、未来趋势：智能化与轻量化
1. 智能法兰：
     • 内置传感器（监测温度/压力/振动）。
     • 无线数据传输（实现远程泄漏预警）。
2. 轻量化设计：
     • 拓扑优化结构（减重30%同时保持强度）。
     • 复合材料法兰（碳纤维增强聚合物）。

3. 模块化集成：
     • 法兰与阀门/传感器一体化设计（减少泄漏点）。
     • 快速连接系统（如卡扣式法兰，安装时间缩短80%）。
十、总结与行业启示
法兰选型是“工况驱动的技术权衡”，需在压力、温度、介质、成本间寻找最优解。从基础的平焊法兰到定制化的异径法兰，每一次技术升级都源于对应用场景的深刻理解。未来，随着工业4.0的发展，法兰将向“更智能、更集成、更环保”的方向演进，而工程师需持续关注材料科学与制造技术的进步，方能在复杂工业系统中实现安全、高效、可持续的连接解决方案。
