轴承作为机械设备中的关键零部件，其运行状态直接影响整个设备的性能和可靠性。振动分析是轴承故障诊断中应用最为广泛且有效的方法之一。本文详细阐述了轴承振动分析的原理、常用技术手段，以及基于振动信号的故障诊断流程和方法，包括信号采集、特征提取、状态识别等环节，并结合实际案例说明了如何运用这些方法准确诊断轴承故障，旨在为轴承的故障诊断和设备的维护管理提供理论支持和实践指导。

一、引言
在现代工业生产中，机械设备正朝着高速、高效、高精度方向发展，轴承作为支撑旋转部件、减少摩擦的关键元件，在各类机械中发挥着不可或缺的作用。然而，由于长期承受载荷、工作环境复杂等因素，轴承容易出现各种故障，如疲劳剥落、磨损、胶合、保持架损坏等。这些故障若不能及时发现和处理，不仅会影响设备的正常运行，降低生产效率，还可能导致设备损坏，甚至引发严重的安全事故。因此，对轴承进行准确的振动分析与故障诊断具有重要的现实意义。
二、轴承振动分析原理
（一）振动产生机制
轴承在运行过程中，其内部零件（内圈、外圈、滚动体和保持架）之间存在相对运动和相互作用。当轴承出现故障时，如滚动体表面有剥落坑、内外圈有裂纹等，这些缺陷会在滚动体通过时产生冲击力，从而引起轴承的振动。此外，轴承的制造误差、安装不当、润滑不良等因素也会导致振动的产生。

（二）振动信号特征

轴承振动信号包含了丰富的故障信息。不同类型的故障会产生不同频率特征的振动信号。例如，当滚动体通过内圈或外圈的局部缺陷时，会产生周期性的冲击振动，其频率与轴承的几何尺寸、转速等参数有关。通过分析振动信号的频率成分、幅值、相位等特征，可以判断轴承是否存在故障以及故障的类型和严重程度。

三、轴承振动分析常用技术手段

（一）传感器技术

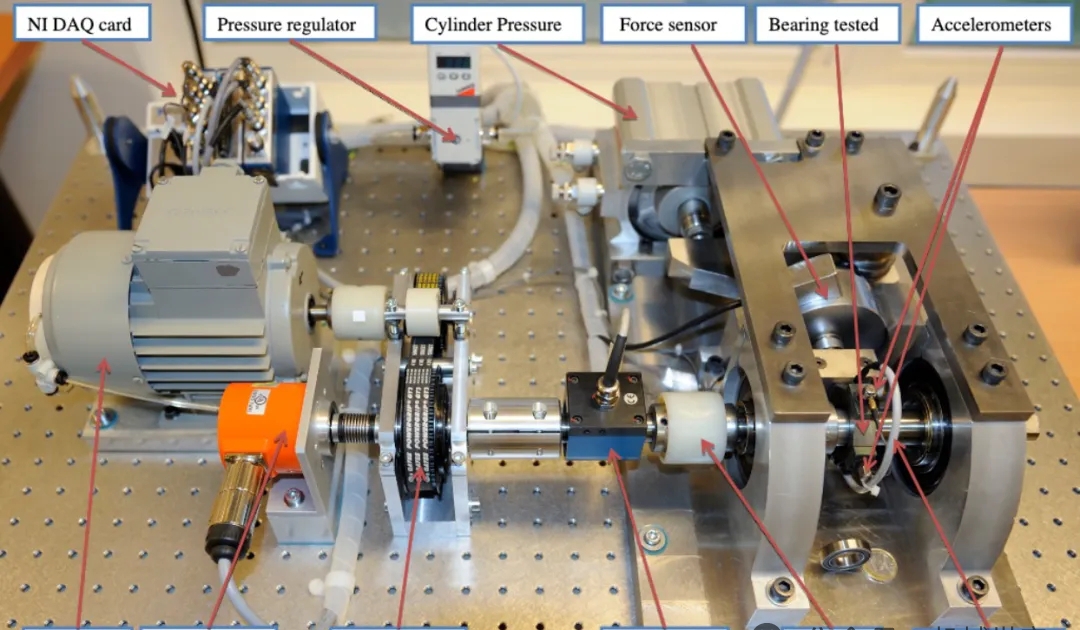

 • 加速度传感器：加速度传感器是最常用的轴承振动测量传感器之一。它能够测量轴承振动加速度信号，具有灵敏度高、频率响应范围宽等优点。加速度传感器可以安装在轴承座上，直接测量轴承的振动情况。

 • 速度传感器：速度传感器测量的是轴承振动的速度信号。与加速度传感器相比，速度传感器对低频振动更为敏感，适用于一些低速重载设备的轴承振动测量。

 • 位移传感器：位移传感器用于测量轴承振动的位移量，通常用于测量大型设备或低速轴承的振动。它可以直接反映轴承的振动幅度，但对于高频振动的测量能力相对较弱。

（二）数据采集系统

数据采集系统负责将传感器采集到的模拟振动信号转换为数字信号，并进行存储和处理。一个完善的数据采集系统应具备高精度的模数转换器（ADC）、足够的采样率和存储容量，以及良好的抗干扰能力。采样率的选择应根据轴承振动信号的最高频率成分来确定，一般要满足奈奎斯特采样定理，即采样率至少是信号最高频率的两倍。

（三）信号处理与分析软件

信号处理与分析软件是轴承振动分析的核心工具。它可以对采集到的振动信号进行各种处理和分析，如滤波、频谱分析、时域分析、包络分析等。通过这些分析方法，可以从复杂的振动信号中提取出有用的故障特征信息，为故障诊断提供依据。




四、基于振动信号的轴承故障诊断流程和方法

（一）信号采集

在进行轴承振动分析时，首先要合理选择传感器的安装位置和方向，确保能够准确测量到轴承的振动信号。然后，使用数据采集系统按照设定的采样率和采样时间采集振动信号。采集过程中要注意避免外界干扰，如电磁干扰、机械振动干扰等，以保证采集到的信号质量。

（二）信号预处理

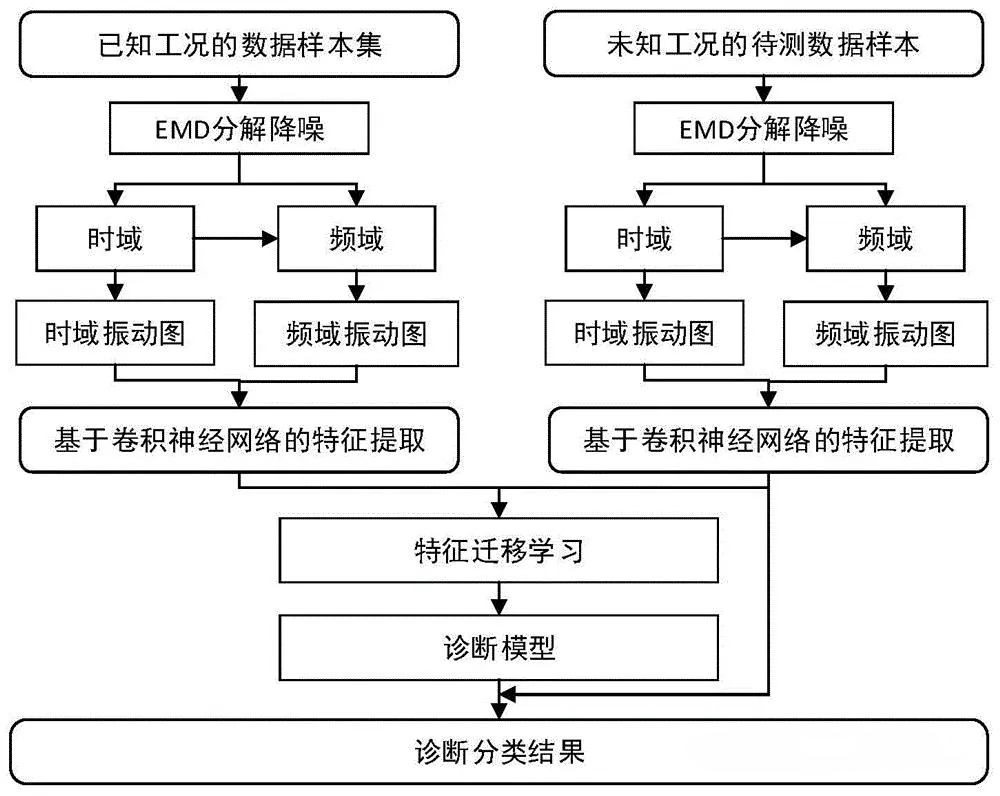

采集到的原始振动信号往往包含噪声和其他干扰成分，需要进行预处理以提高信号的质量。常用的信号预处理方法包括滤波、降噪等。滤波可以去除信号中的高频噪声或低频干扰，常用的滤波器有低通滤波器、高通滤波器、带通滤波器等。降噪方法则包括小波降噪、经验模态分解（EMD）降噪等，这些方法可以有效地去除信号中的随机噪声，突出故障特征信号。

（三）特征提取

特征提取是从预处理后的振动信号中提取能够反映轴承故障状态的特征参数。常用的特征参数有时域特征参数和频域特征参数。

 • 时域特征参数：如均值、方差、峰值、峭度等。均值反映了信号的平均水平；方差表示信号的离散程度；峰值体现了信号的最大幅值；峭度对信号中的冲击成分比较敏感，当轴承出现故障时，峭度值通常会增大。

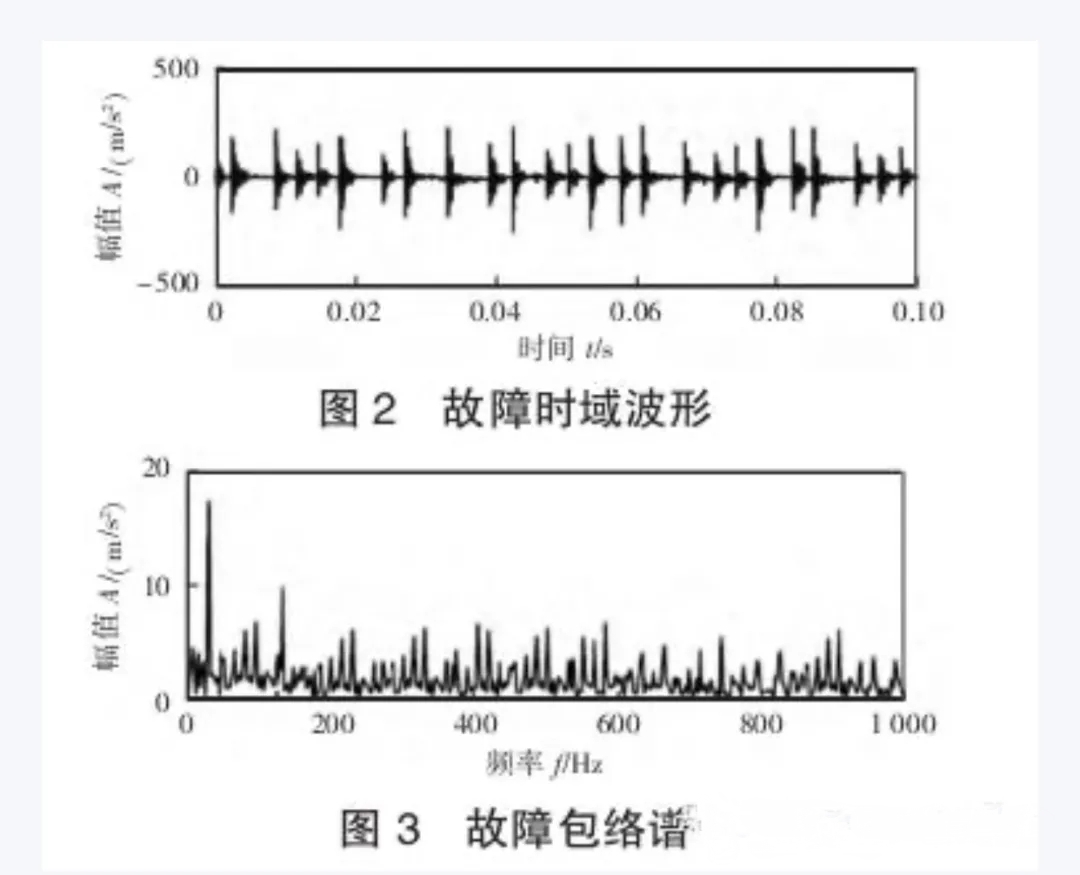

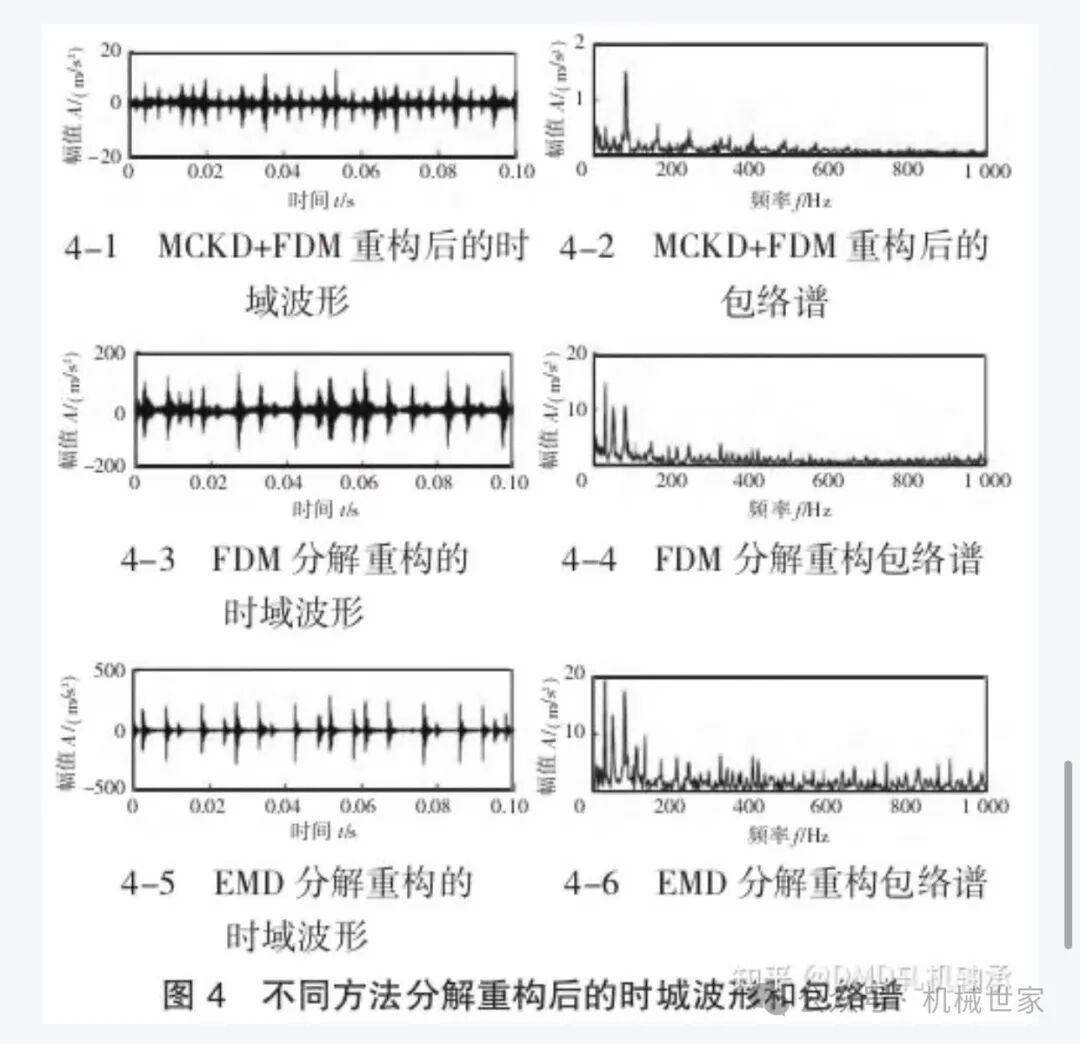

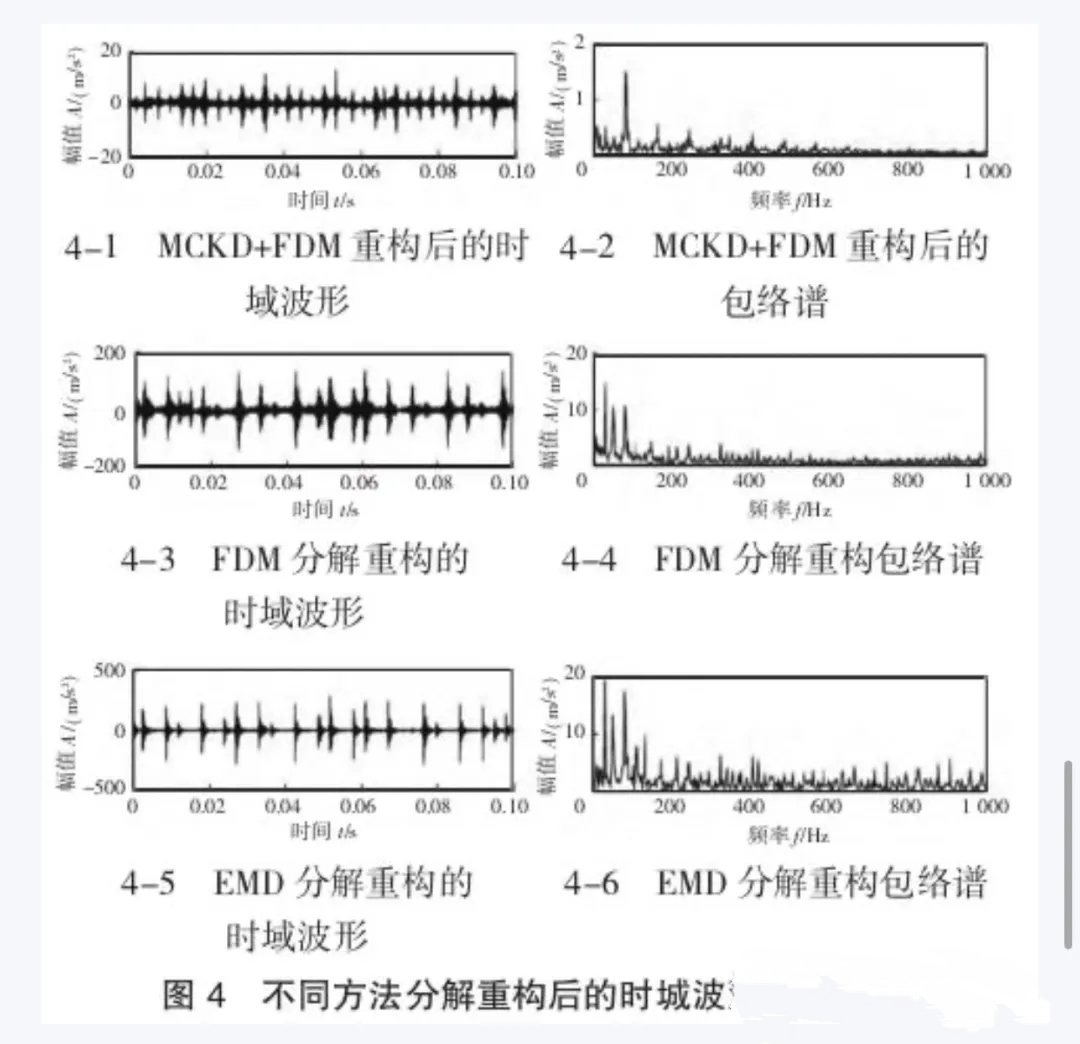

 • 频域特征参数：通过频谱分析可以得到振动信号的频域特征。常用的频域分析方法有快速傅里叶变换（FFT）。在频谱图中，可以观察到不同频率成分的幅值，故障特征频率及其谐波成分的出现往往表明轴承存在故障。此外，还可以通过包络分析提取故障特征频率。包络分析是对振动信号进行解调处理，去除高频载波信号，保留低频的故障调制信号，从而更清晰地显示出故障特征频率。

（四）状态识别

状态识别是根据提取的特征参数判断轴承的运行状态，即是否存在故障以及故障的类型和严重程度。常用的状态识别方法有基于阈值的判断方法、模式识别方法等。
 • 基于阈值的判断方法：根据轴承正常运行时的特征参数范围，设定相应的阈值。当提取的特征参数超过阈值时，判断轴承可能存在故障。这种方法简单直观，但阈值的设定需要丰富的经验和大量的实验数据支持。
 • 模式识别方法：如神经网络、支持向量机（SVM）等。这些方法可以通过对大量已知故障状态的振动信号样本进行学习，建立故障诊断模型。然后，将待诊断轴承的振动信号特征参数输入到模型中，模型可以自动识别出轴承的故障类型和严重程度。模式识别方法具有较高的准确性和适应性，但需要大量的样本数据进行训练，且模型的构建和优化相对复杂。

五、实际案例分析
（一）案例背景
某工厂的一台风机在运行过程中出现异常噪音和振动，怀疑是轴承故障。为了准确诊断轴承的故障情况，对该风机的轴承进行了振动分析。
（二）振动信号采集与分析
 • 信号采集：在风机轴承座上安装加速度传感器，使用数据采集系统采集轴承的振动信号，采样率设置为10240Hz，采样时间为10s。
 • 信号预处理：对采集到的振动信号进行小波降噪处理，去除信号中的高频噪声。
 • 特征提取：对降噪后的信号进行时域和频域分析。时域分析得到峭度值为5.2，明显高于正常运行时的峭度值（通常在3左右）。频域分析通过FFT得到频谱图，观察到在轴承内圈故障特征频率及其谐波成分处有明显的峰值。
 • 状态识别：根据特征提取结果，结合轴承的几何尺寸和转速计算出的内圈故障特征频率，判断该风机轴承存在内圈疲劳剥落故障。
（三）故障处理与验证
对风机进行停机检查，拆下轴承后发现内圈确实存在疲劳剥落现象。更换新的轴承后，风机运行恢复正常，振动和噪音明显减小，验证了振动分析与故障诊断的准确性。
六、结论
轴承振动分析与故障诊断是一项复杂而重要的工作。通过合理选择传感器、数据采集系统和信号处理分析软件，按照科学的故障诊断流程进行信号采集、预处理、特征提取和状态识别，可以准确地诊断出轴承的故障类型和严重程度。在实际应用中，应结合具体的设备特点和工作环境，灵活运用各种分析方法和诊断技术，不断提高轴承故障诊断的准确性和可靠性。同时，加强对轴承振动数据的积累和分析，建立完善的故障诊断数据库和专家系统，将为设备的预防性维护和智能化管理提供有力支持，保障机械设备的稳定运行，提高生产效率和经济效益。随着传感器技术、信号处理技术和人工智能技术的不断发展，轴承振动分析与故障诊断技术也将不断完善和创新，为工业生产的安全和高效运行提供更坚实的保障。
